MXFは、放送・映像制作の現場で広く使われる業務用メディアコンテナです。映像や音声だけでなく、タイムコードやメタデータ、補助データをひとつの素材として管理できる点に特徴があります。

放送素材では、映像ファイルと字幕ファイルを別々に扱うだけでは運用が複雑になることがあります。素材の受け渡し、アーカイブ、検査、再利用の工程では、映像・音声・字幕・関連情報が同じ前提で管理されていることが重要です。

SMPTE 436M VANCは、こうした補助データをMXF内で扱うための仕組みとして理解できます。この記事では、具体的なバイト構造ではなく、MXFというコンテナの考え方と、VANCに字幕データを保持する設計思想を中心に整理します。

AI字幕生成や字幕抽出の実装では、MXFを単なる動画ファイルとして扱うだけでは不十分です。どのトラックに何が入っているのか、補助データをどう取り出すのか、取り出したデータをどの形式に変換するのかを設計する必要があります。

背景

放送の素材管理では、ファイルは単なる再生用メディアではありません。番組本編、音声チャンネル、タイムコード、字幕、メタデータなどが、制作・搬入・送出・保存の各工程で一貫して扱われる必要があります。

MXFは、このような業務用ワークフローに合わせて設計されたコンテナです。一般的な動画ファイルと同じように映像と音声を格納できますが、それだけでなく、放送運用で必要となる周辺情報も保持できます。

字幕データは、映像と同期して表示される情報です。そのため、字幕だけを別ファイルで管理する場合でも、最終的には映像素材のタイムラインと正しく対応していなければなりません。

一方で、放送素材の中には、字幕やその他の補助情報が素材ファイル内に含まれているケースがあります。SMPTE 436M VANCは、こうした補助データをMXFの中で扱うための枠組みとして利用されます。

仕組みの概念

MXFを理解するうえでは、まず「コンテナ」と「中身」を分けて考えることが大切です。MXFは、映像や音声そのものの符号化方式ではなく、それらを業務用素材としてまとめて扱うための入れ物です。

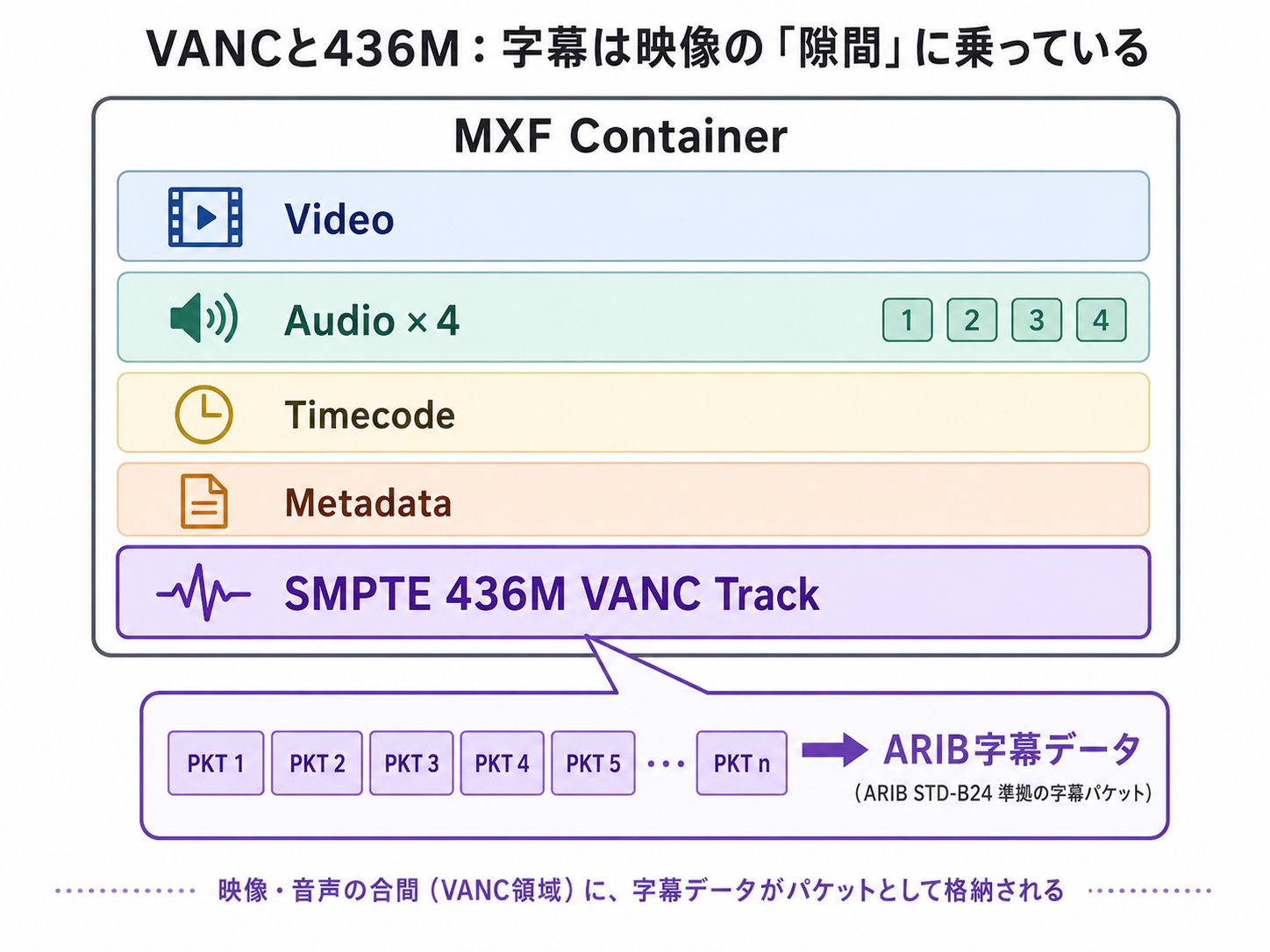

この入れ物の中には、映像トラック、音声トラック、タイムコード、メタデータなどが入ります。ワークフローによっては、字幕やクローズドキャプションに関係する補助データも含まれます。

VANCは、映像信号に付随する補助データ領域として考えると理解しやすくなります。映像そのものとは別に、表示や運用に必要な情報を保持するための領域です。字幕データは、この補助データとして扱われることがあります。

SMPTE 436Mは、MXFの中でVANCデータを保持するための考え方を提供します。これにより、映像素材と関連する補助データを、ひとつのMXF素材として受け渡しや保存の対象にできます。

字幕処理の観点では、MXF内のVANCデータから字幕に関係する情報を取り出し、編集や変換に利用できる形へ展開することが重要になります。取り出したデータは、そのまま人が編集しやすいとは限らないため、後続の字幕フォーマットへ変換する工程が必要です。

ここで注意すべきなのは、MXFに入っている字幕関連データと、SRTやWebVTTのようなテキスト字幕ファイルは性格が異なるという点です。前者は放送素材の一部として保持され、後者は編集・配信・確認に使いやすいテキストベースの形式です。

実装・運用で見るべき観点

実装では、まずMXF内にどの種類のデータが含まれているかを確認する必要があります。映像・音声トラックだけを読む処理では、VANCに含まれる補助データを見落とす可能性があります。

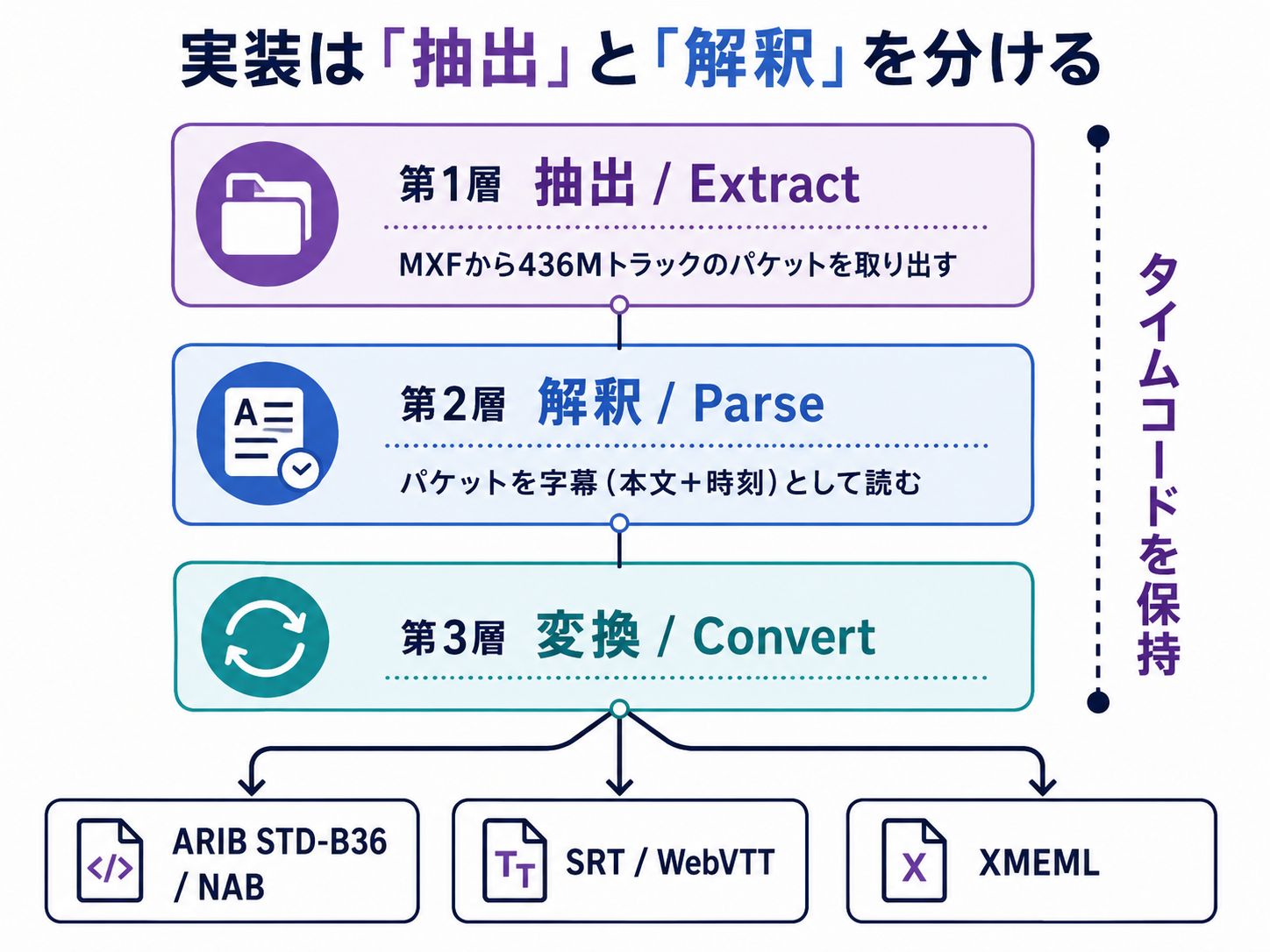

次に、VANCデータの取り出しと解釈を分けて設計することが重要です。コンテナから補助データを抽出する処理と、その中に含まれる字幕情報を字幕データとして扱う処理は、同じではありません。責務を分けることで、保守性と検証性が高まります。

タイムコードの扱いも重要です。MXF素材のタイムライン、抽出した字幕情報のタイミング、変換後の字幕ファイルの表示時刻がずれると、実用上の品質が大きく下がります。素材起点の時刻情報をどこまで保持するかを設計時に決めておく必要があります。

また、放送局や制作会社によってMXFの運用ルールが異なる場合があります。コンテナとしてのMXFは共通していても、実際にどのトラックやメタデータを重視するかはワークフローごとに違います。そのため、ひとつのサンプルだけで実装判断を完結させないことが大切です。

字幕抽出後の出口も、用途によって変わります。放送用の納品に近い形で扱うならARIB STD-B36やNABが候補になります。編集確認やWeb配信に使うなら、WebVTTやSRTが適している場合があります。編集ソフトに渡すならXMEMLのような中間形式が有効です。

検査の観点では、抽出前後で字幕の数、タイミング、文字内容、改行、欠落の有無を確認する必要があります。特に自動変換では、ファイルが生成できたことと、放送・編集の現場で使えることは別です。

運用では、MXFをアップロードして字幕を取り出す処理だけでなく、機密性の高い素材を扱う前提も考えなければなりません。放送前素材や未公開番組では、ネットワークに出せない、または出したくないケースがあります。

そのため、オンプレミスやオフラインでMXFを処理できることは、実務上の選択肢を広げます。クラウド処理が便利な場面と、閉じた環境での処理が必要な場面を分けて設計することが現実的です。

NAXAの取り組み

NAXAのSubtitle Generatorでは、MXFに含まれるSMPTE 436M VANCデータの入力に対応しています。既存の放送素材から字幕関連データを取り出し、後続の編集・変換・再利用につなげるためです。

この対応は、AI字幕生成だけを目的にしたものではありません。すでに放送素材の中に存在する字幕データを活用し、別形式への変換や編集しやすい形での出力を行うことも重要なユースケースです。

出力先としては、ARIB STD-B36/NAB、WebVTT、SRT、XMEMLなど、用途に応じた形式を想定しています。放送納品、Web配信、編集ソフトへの受け渡しを同じ基盤上で扱えるようにすることで、現場の変換作業を減らします。

また、素材を外部に出しにくい環境に向けて、オンプレミスやオフライン対応も進めています。放送素材の取り扱いでは、利便性だけでなく、セキュリティや運用規定に沿った導入が求められるためです。

NAXAは、MXFを単なる入力ファイルとしてではなく、放送ワークフローの中核にある素材コンテナとして扱っています。その上で、AI処理、字幕抽出、形式変換、人による確認を自然につなげることを目指しています。

まとめ

MXFは、放送・映像制作における業務用素材コンテナです。映像や音声だけでなく、タイムコードや補助データを含めてひとつの素材として管理できる点に価値があります。

SMPTE 436M VANCは、MXF内で補助データを保持するための仕組みとして、字幕データの取り扱いにも関係します。具体的な構造を細かく知る前に、映像素材と補助データを一体で扱う設計思想を理解することが重要です。

実装では、MXFからの抽出、字幕情報の解釈、タイムコードの維持、出力形式の選択、検査工程を分けて考える必要があります。これにより、放送素材を起点にした字幕活用が現実的になります。

NAXAは、Subtitle Generatorを通じて、MXF入力、SMPTE 436M VANCの取り扱い、ARIB STD-B36/NAB、WebVTT/SRT、XMEML出力、オンプレミス対応を組み合わせ、放送技術の現場に即した字幕ワークフローを提供していきます。
