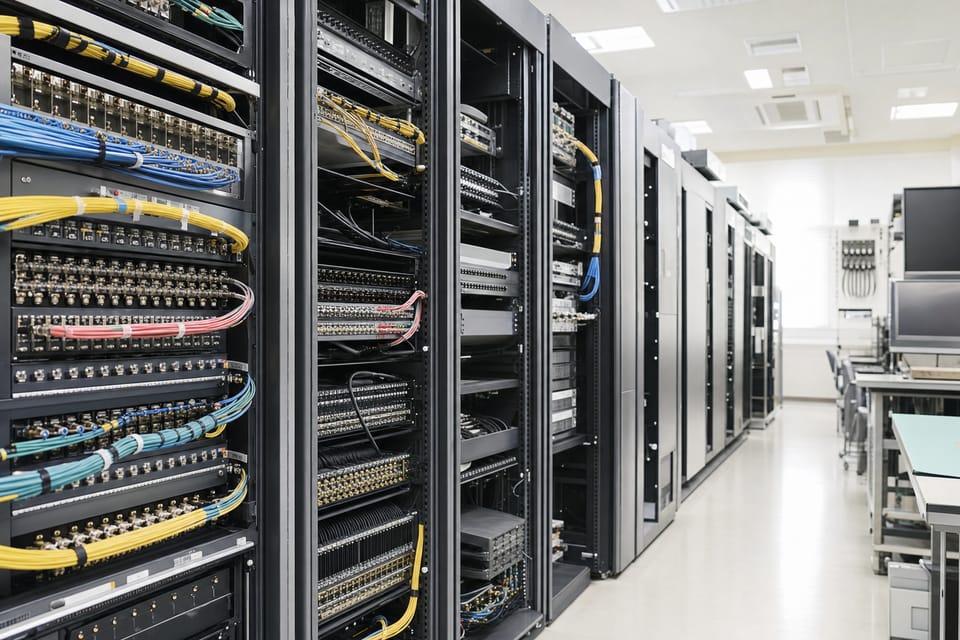

放送局のサブや中継車の床下には、同軸ケーブルが何百本と束になって走っています。1本のケーブルが1つの信号を運ぶ。SDIの世界は、この物理的な対応関係の上に成り立ってきました。カメラを1台増やせばケーブルを1本引き、送り先を変えたければルーティングスイッチャーの入出力を確保する。確実です。しかし、変化には驚くほど弱い。
この構造ごと置き換えようとしているのがMedia over IPで、放送信号を汎用のIPネットワークで運ぶ考え方です。その中心にある規格群がSMPTE ST 2110です。視聴者向けのインターネット配信で使われる HLSとMPEG-DASHのセグメント配信 や、 QUICによる低遅延化 とは層が異なり、ST 2110が扱うのは局舎内の非圧縮の制作信号です。この記事では規格書の逐条解説ではなく、ST 2110が何を分解し、NMOSが何を補ったのかという設計思想の側から、放送IP化の全体像を整理します。
SDIの「1本=1信号」はどこで限界を迎えるか
まず帯域です。HD-SDIは約1.5Gbpsで足りますが、4K/UHDになると12G-SDIが必要になり、ケーブルもルーティングスイッチャーも桁の違う物量で更新することになります。信号の種類と本数が増えるたびに専用の同軸網を太らせていく拡張の仕方は、UHDの手前あたりで経済的に苦しくなってきました。
もうひとつは柔軟性です。物理配線は、設備の構成そのものを固定します。スタジオとサブの組み合わせを変える、中継先から回線を受ける、 クラウド上の処理系 につなぐ。SDIの世界では、そのたびに物理層の工事が発生します。信号を汎用のIPパケットにしてしまえば、100GbEの回線1本に複数の非圧縮映像を通し、つなぎ替えはネットワークの論理設定で済む。配線の問題が、設定の問題に変わるわけです。
ST 2110の本質は「エッセンス分離」にある
では、SDI信号をそのままIPに載せればよいのでしょうか。SMPTE ST 2110(最初のパート群は2017年11月に発行)は、そうしませんでした。映像・音声・補助データを、それぞれ独立したRTPストリームに分けて運ぶという、エッセンス分離と呼ばれる設計です。主なパートは次のように分かれています。
ST 2110-20:非圧縮映像の伝送。SDIの構造を経由せず、画素データをそのままペイロードとして運びます。
ST 2110-30:非圧縮音声(PCM)の伝送。音声IP伝送の相互接続規格AES67をベースにしています。
ST 2110-40:補助データ(ANC)の伝送。字幕やタイムコードなど、SDIのブランキング領域に載っていた情報の受け皿です。
ST 2110-10:システム全体のタイミングの定義。各ストリームの同期はPTP(IEEE 1588)で取り、その放送向け運用プロファイルがST 2059です。
バラバラに送って、どうやってフレーム精度で合わせるのか。その答えがPTPによる時刻同期で、全機器が共通の時計を持ち、ストリームごとのタイムスタンプから元の同時性を復元します。帯域が厳しい環境向けには、JPEG XSで軽く圧縮した映像を運ぶST 2110-22も後から加わりました。
ST 2022-6とはどこが違うのか
実は、SDIをIPで運ぶ規格は2110の前からありました。SMPTE ST 2022-6です。こちらはSDI信号を分解せず、丸ごとIPパケットにカプセル化します。いわばSDIの引っ越しで、既存設備との親和性は高い。ただし、音声だけ欲しい機器も、映像込みのストリーム全体を受信してから必要な部分を取り出すことになります。
2110のエッセンス分離は、この無駄を捨てる選択でした。音声処理装置は音声ストリームだけを、字幕系の装置は-40だけを購読すればいい。一方、経路の冗長化を定めたST 2022-7は2110の世界でも現役です。同一ストリームを2つのネットワーク経路に流し、受信側でパケット単位に正常な方を採ることで、無瞬断の切替を実現します。
IPにした瞬間、機器が見えなくなる問題とNMOSという回答
ST 2110はあくまで運び方の規格です。導入してみると、別の問題が現れます。SDIならルーティングスイッチャーの盤面が設備の全体像そのものでしたが、IPネットワークの上では、どの機器がどのアドレスにいて、何を送出できるのかが、見ただけでは分からない。
AMWAが策定したNMOSは、この空白を埋める仕様群です。IS-04は機器の発見と登録を担い、各機器が自分の能力をレジストリに登録し、制御系がそれを検索する仕組みです。IS-05は接続管理、つまりどのSenderをどのReceiverにつなぐかの指示を定めます。ST 2110が信号の言語だとすれば、NMOSは設備を運用するための共通の管制と言えます。
導入は一斉更新ではなく、段階移行が現実解
では既存局は、ある日を境にSDIを捨てるのでしょうか。実際の導入はもっと地味です。マスター更新のタイミングでコアだけIP化する、新設スタジオや中継車をST 2110で組む、といった部分から始まり、SDI-IPゲートウェイを介して既存設備と接続する。SDIとIPが同じ局舎に10年単位で同居する前提の設計が、現実解になっています。
その共存期間に効いてくるのが、先ほどのST 2022-7による2系統設計と、PTPの時刻配信設計です。IP化した設備の信頼性は規格そのものが保証してくれるわけではなく、ネットワークと同期の設計品質で決まります。
信号がIPになると、AIが放送チェーンの中に入れる
エンジニアリングの視点をひとつ加えると、IP化の恩恵は配線の削減だけではありません。信号がIPストリームになった瞬間、専用ハードウェアを介さずに、ソフトウェアが直接ストリームへアクセスできるようになります。音声ストリームを購読して字幕を生成する、映像ストリームを解析して監視やメタデータ付与を行う。こうしたAI処理を放送チェーンに組み込む敷居が、SDI時代とは比較にならないほど下がるのです。
字幕に関して言えば、ST 2110-40は字幕データの通り道でもあります。 MXFのVANCに字幕を埋め込む仕組み と同じく、SDIのアンシラリ領域にあった情報が、IPの世界では独立したストリームとして扱える。ファイルベースでもストリームベースでも、字幕データの居場所は一貫して補助データ領域にあるわけです。
